GPR - Radar de Penetración Terrestre en Antofagasta

Fundamentos del Radar de Penetración del Suelo (GPR)

El sistema GPR constituye una metodología geofísica no invasiva que emplea pulsos electromagnéticos de elevada frecuencia para explorar y cartografiar elementos subsuperficiales, objetos sepultados y heterogeneidades en el sustrato. Esta tecnología representa un recurso esencial para proyectos en Antofagasta donde se necesita información detallada del terreno evitando perforaciones exploratorias costosas.

Campos de Aplicación del Georradar en Antofagasta

• Identificación de Redes Enterradas: Ubicación exacta de conductos hidráulicos, sistemas de saneamiento, líneas de potencia y cableado de telecomunicaciones previo a trabajos de excavación.
• Diagnóstico de Carpetas de Rodadura: Cuantificación del grosor de estratos asfálticos, revelación de oquedades y verificación de la condición estructural de calzadas.
• Prospecciones Arqueológicas: Revelación no destructiva de vestigios arquitectónicos antiguos y objetos culturales soterrados en sitios de valor patrimonial.
• Investigación Geotécnica: Establecimiento de la cota del agua subterránea, delimitación de capas edafológicas y localización de cavernas o zonas de baja competencia mecánica.
• Evaluación de Obras Civiles: Revisión de estado de elementos de concreto, detección de refuerzos metálicos, fisuras internas y sectores afectados por deterioro en construcciones.

Beneficios Operativos del Sistema GPR

• Procedimiento completamente no intrusivo que mantiene intacta la zona de estudio
• Información disponible instantáneamente en terreno permitiendo interpretación directa
• Excelente discriminación espacial facilitando la captura de elementos de dimensiones reducidas
• Adaptabilidad para diversas finalidades en variados contextos geológicos
• Uso seguro en entornos urbanos y localizaciones de acceso restringido

Características Técnicas: Sistema GPR IDS Opera Duo

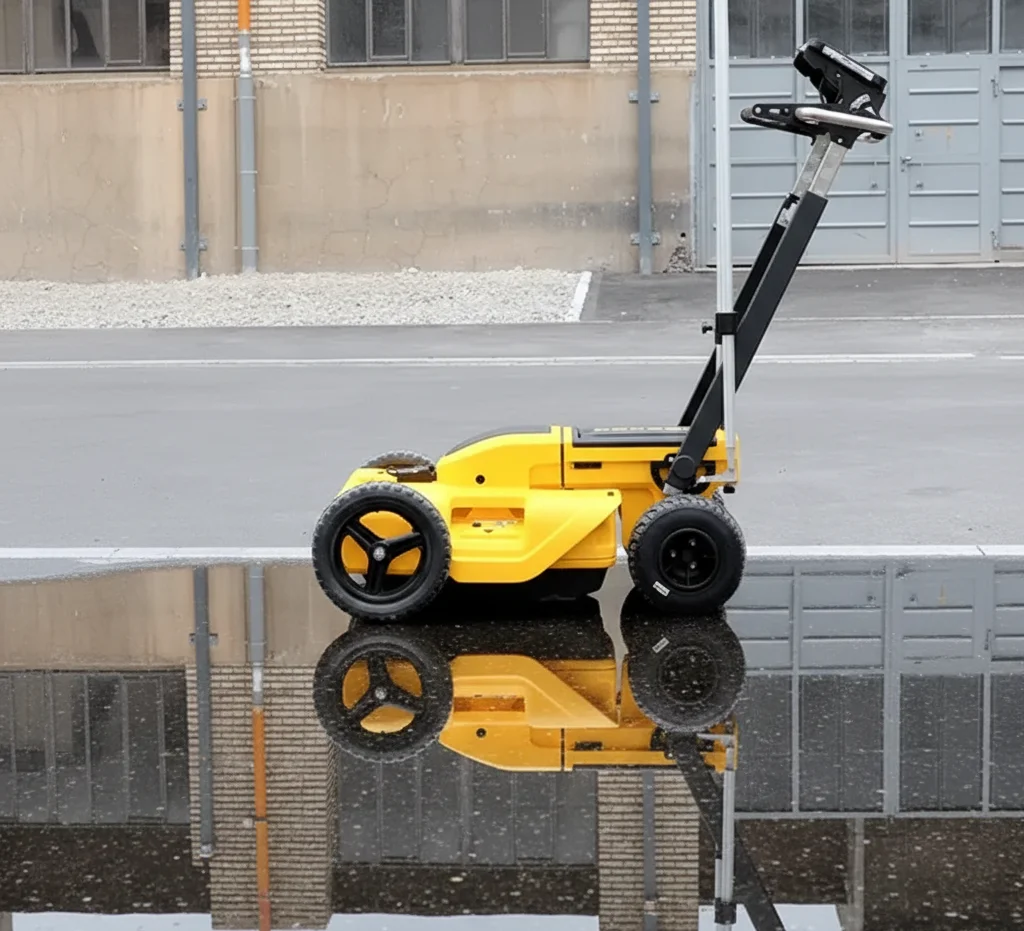

Operamos con el Georradar multicanal IDS Opera Duo de configuración rodante, instrumento robusto y de alto desempeño proyectado para prospecciones y cartografía subsuperficial en aplicaciones profesionales avanzadas en Antofagasta.

Sistema de Antenas de Doble Banda

• Transductor 700 MHz: Optimizado para blancos someros y de pequeña escala alcanzando profundidades aproximadas de 2-3 metros con máxima definición
• Transductor 250 MHz: Configurado para objetivos de mayor volumen y mayor enterramiento, penetrando hasta 4-5 metros en condiciones geológicas favorables
• Adquisición simultánea: Dos vías de captura paralelas obteniendo datos de penetración profunda y resolución superficial mejorada
• Velocidad de muestreo: Capacidad de hasta 400 kHz procesando más de 380 trazas por segundo

Especificaciones de la Unidad de Control (DAD)

• Voltaje de operación: 12 V ± 10%
• Protección: IP 65 (resistente a polvo y agua)
• Consumo: 8 W
• Temperatura operativa: -10°C a +40°C

Sistema de Alimentación

• Batería principal: Recargable de plomo 12V / 12Ah
• Alternativa: Batería litio-ion 15V / 6.8Ah
• Autonomía: Varias horas de operación continua

Configuración Física del Equipo

• Diseño: Sistema de 4 ruedas con cabezal pivotante
• Estabilidad: Gran estabilidad y contacto constante con el terreno
• Neumáticos: Tubeless con presión recomendada de 2 bares
• Encoders: Doble encoder para medición precisa de distancia
• Velocidad de operación: Puede operar a velocidades superiores a 10 km/h manteniendo alta densidad de datos
• Diseño compacto: Fácil transporte y maniobrabilidad en terreno

Capacidades de Integración

• GPS: Compatible con sistemas GPS para georeferenciación precisa
• Estación Total: Integración con equipos topográficos
• Exportación: Datos exportables a sistemas CAD y GIS
• Software: Calibración automática y herramientas de marcado en terreno
• Adquisición en rejillas: Para estudios sistemáticos y mapeo completo

Requisitos de Laptop para Procesamiento

• Procesador: Intel i5 1.7 GHz mínimo
• RAM: 2 GB mínimo
• Pantalla: 1024 x 768 píxeles
• Sistema operativo: Windows 7/8 o superior
• Puertos: Ethernet, USB, RS-232 (para GPS)

Certificaciones y Normativas

• FCC ID: UFW-OPERADUO (USA)
• IC: 8991A-OPERADUO (Canadá)
• Conformidad: Directiva europea 1999/05/EEC

Accesorios Adicionales Disponibles

• Soporte para spray marcador vertical (marcado en tiempo real)
• Soporte para GPS externo
• Ruedas de repuesto
• Baterías adicionales para mayor autonomía

Aplicaciones Específicas del Opera Duo en Antofagasta

El Opera Duo es ideal para detección de tuberías, cables, cavidades, cimentaciones, redes de servicios y anomalías del subsuelo en obras civiles, minería, inspecciones forenses, estudios arqueológicos y caracterización geotécnica.

Ventajas del IDS Opera Duo

• Alta densidad de datos: Más de 380 escaneos por segundo garantizan cobertura completa
• Operación rápida: Velocidades superiores a 10 km/h sin pérdida de calidad
• Doble frecuencia simultánea: Información superficial detallada y profunda en una sola pasada
• Diseño robusto: Protección IP65 para condiciones adversas del desierto de Antofagasta
• Resultados inmediatos: Interpretación en tiempo real y reportes en campo
• Precisión milimétrica: Georeferenciación exacta con GPS integrado

Preguntas Frecuentes

¿Qué profundidad puede alcanzar el GPR?

La profundidad depende de la frecuencia de la antena y las condiciones del suelo. Generalmente se alcanzan entre 0.5 a 30 metros de profundidad, con antenas de baja frecuencia (50-100 MHz) para mayor profundidad y alta frecuencia (400-900 MHz) para mayor resolución superficial.

¿Para qué se utiliza el GPR?

El GPR se utiliza para localizar servicios enterrados (tuberías, cables), inspeccionar estructuras de concreto, detectar cavidades y vacíos, mapear estratigrafía del subsuelo, estudios arqueológicos y evaluación de pavimentos.

¿El GPR daña o afecta el terreno?

No, el GPR es un método completamente no destructivo que no requiere excavación ni afecta la integridad del sitio, siendo seguro para uso en áreas urbanas y zonas sensibles.

¿Qué tan preciso es el GPR para detectar objetos?

El GPR ofrece alta resolución espacial permitiendo detectar objetos pequeños y proporcionar resultados precisos sobre la ubicación, profundidad y dimensiones de estructuras subterráneas.

¿Cuánto tiempo toma un estudio GPR?

Los resultados son inmediatos en campo con capacidad de interpretación en tiempo real. El estudio completo depende del área a cubrir, pero generalmente se puede realizar la adquisición de datos en pocas horas.
